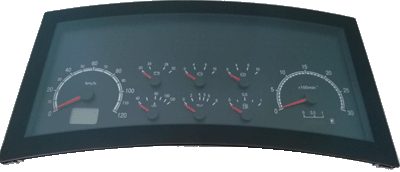

ЩП 8165 - щиток приборов


Щиток приборов ЩП8165 предназначен для отображения состояния работы электронных систем и контрольных сигналов от электрооборудования, включая электронный блок управления двигателем с CAN-шиной, автобусов ОАО «МАЗ» с двигателями Евро-3, Евро-4, Евро-5 и др. типов «ММЗ», «ЯМЗ», «DAIMLER», «MAN», «DEUTZ», «CUMMINS».

Щиток приборов ЩП8165 является аналогом щитков приборов ЩП8094-1, ЩП8137-3,-4,-5, ЩП8147 (снятые с производства) с переходным жгутом для подключения.

ЩЩП8165, ЩП8165-2 предназначен для автобусов ОАО «МАЗ».

ЩЩП8165-1 предназначен для автобусов АО «Богдан Моторс» (Украина).

Щиток приборов не является средством измерения.

Вид климатического исполнения щитка приборов У2Т2 по ГОСТ 15150-69.

Щиток приборов предназначен для работы в диапазоне температур от минус 40 °С до плюс 60 °С.

Щиток приборов расчитан на работу в системе электрооборудования с номинальным напряжением 24В постоянного тока в соответствии с ГОСТ 3940-2004.

Состав щитка приборов:
  • Прибор вторичный показывающий спидометра
  • Указатель частоты оборотов вала двигателя
  • Блок контроля параметров:
  • указатель напряжения бортовой сети;

    указатель уровня топлива в баке;

    указатель температуры охлаждающей жидкости;

    указатель давления масла в двигателе;

    указатель давления воздуха в тормозной системе, 1-ый контур;

    указатель давления воздуха в тормозной системе, 2-ой контур;

    Блок контроля параметров выполнен на стрелочных указателях. Указатель уровня реактива AdBlue (выполнен на линейном светодиодном индикаторе).

  • Блок контрольных сигнализаторов
  • Примечание:

    1. Прибор показываюший спидометра отображает данные по CAN-шине, а при отсутствии CAN-шины - от датчика скорости;

    2. Указатель частоты оборотов отображает данные по CAN-шине, а при отсутствии CAN-шины - от сигнала с фазной обмотки генератора;

    3. Указатель температуры охлаждающей жидкости и указатель давления масла в двигателе отображают данные, поступающие с электронного блока управления двигателя по СAN-шине, а при отсутствии CAN-шины - от резистивных датчиков;

    4. Указатель уровня реактива AdBlue отображает данные поступающие по CAN-шине;

    5. Контрольные сигнализаторы: аварийный уровень масла в двигателе, аварийное давление масла в двигателе, аварийная температура охлаждающей жидкости, отказ антиблокировочной системы (ABS), отказ антипробуксовочной системы (ASR) включаются по CAN-шине, а при отсутствии CAN-шины - от датчиков.
    Контрольный сигнализатор минимальный уровень реактива AdBlue включается по CAN-шине;

    6. CAN-шина соответствует EMR 3 спецификации описанной в SAE J1939 Recommendet Practicle for a Serial Control and Communication Vehicle Network;

    7. Указатель уровня топлива в баке; указатель давления воздуха в тормозной системе, 1-ый контур; указатель давления воздуха в тормозной системе, 2-ой контур отображают данные, поступающие от резистивных датчиков.

    Масса щитка приборов не более 2,2 кг.
    Номинальная потребляемая мощность щитка приборов не более 70 Вт при напряжении питания (27+1)В.
    Режим работы щитка приборов продолжительный S1 по ГОСТ 3940.
    Габаритные и установочные размеры щитка приборов
