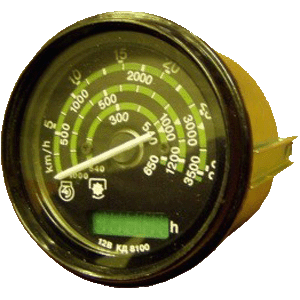

КД 8100 - индикатор комбинированный цифровой


Предназначен для контроля частоты вращения коленвала двигателя, скорости движения трактора, частоты вращения двухскоростного независимого вала отбора мощности (ВОМ) и индикации суммарного времени работы двигателя.
Устанавливаются на щиток приборов трактора.
Источником входного сигнала служит сигнал с фазной обмотки генератора.
На циферблате индикаторов КД8100 и КД8100-2 расположены:
  • шкала расчетной скорости движения: (0–30) км/ч;
  • шкала контроля частоты вращения коленвала двигателя: (0–3500) об/мин;
  • шкала контроля частоты вращения ВОМ540: (0–650) об/мин;
  • шкала контроля частоты вращения ВОМ1000: (0–1200) об/мин.
  • На циферблате индикатора КД8100-1 расположены:
  • шкала контроля частоты вращения коленвала двигателя: (0–2000) об/мин;
  • шкала контроля частоты вращения ВОМI: (0–500) об/мин;
  • шкала контроля частоты вращения ВОМII: (0–900) об/мин;
  • четыре шкалы расчетной скорости движения: (0–35, 0–10, 0–6, 0–4) км/ч.
  • Шкалы расчетной скорости движения оцифрованы в км/ч.
    Другие шкалы оцифрованы в об/мин.
    В нижней части циферблата расположен цифровой светодиодный счетчик учета времени работы двигателя.
    Конструктивно электрическая схема индикатора имеет неразъемное электрическое соединение с корпусом.
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Передаточное отношение привода генератора Кг = 2,12 – для КД8100, Кг = 2,44 – для КД8100-1 и Кг = 2,23 – для КД8100-2.
    Основная приведенная погрешность указателя – не более ± 4 %.
    Счетчик учета времени работы имеет емкость 9999,9 ч. Основная относительная погрешность счетчика – не более ± 0,5 %.
    Номинальное напряжение системы электрооборудования – 12 В(для КД8100,-1,-2) и 24 В (для КД8100-3).
    Рабочий диапазон температур: от минус 40 до плюс 60 °С.
    Относительная влажность: 100 % при температуре 35 °С.
    Габаритные размеры, мм:– посадочный размер – 100;
    – наружный диаметр лицевой панели – 110;
    – длина – 120.
    Масса – не более 0,65 кг.
    Индикатор работоспособен после воздействия повышенного напряжения 70 В.
    Индикатор устойчив к кондуктивным помехам бортовой сети трактора по ГОСТ 28751 со степенью жесткости 4.
