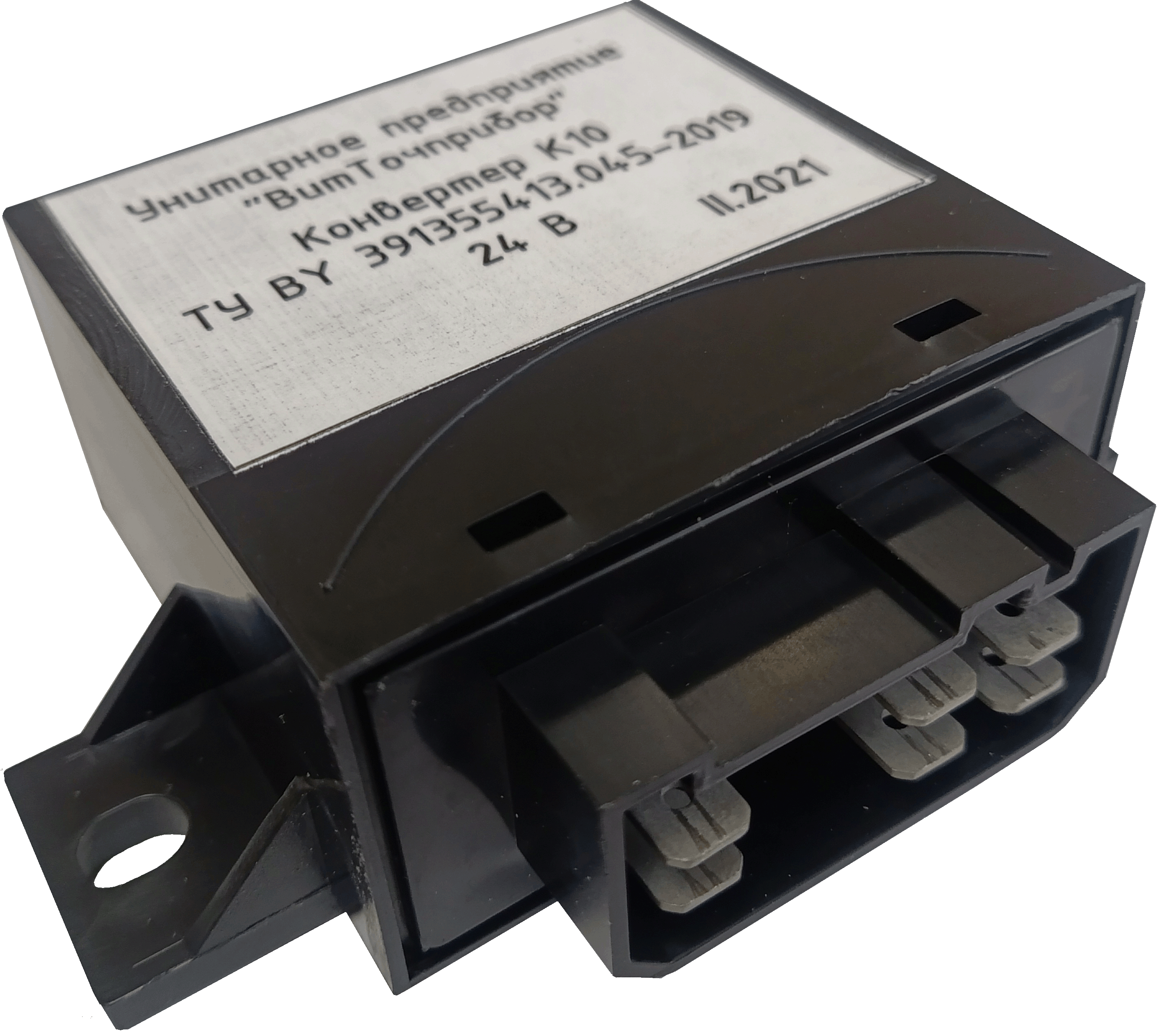

Конвертер К10
|
Конвертер К10 предназначен для управления реле включения фонарей заднего хода.
Вид климатического исполнения У2Т2 по ГОСТ 15150-69.
Номинальное напряжение системы электрооборудования – 24 В постоянного тока.
Рабочий диапазон температур: от минус 40 до плюс 60 °С.
Относительная влажность: 98 % при температуре 35 °С.
Масса – не более 0,1 кг.

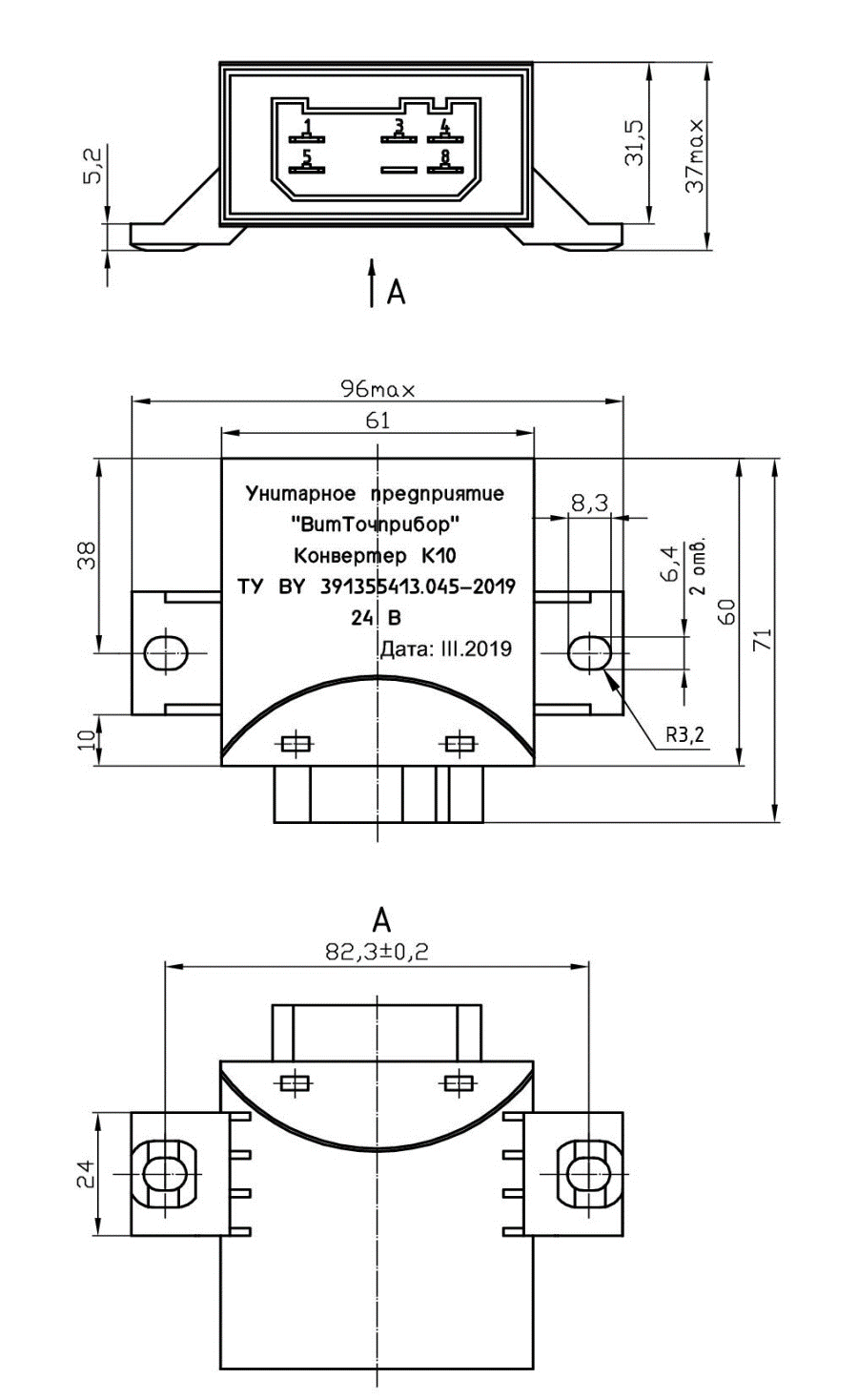

Габаритные и присоединительные размеры конвертера
Назначение контактов конвертера
|
Номер контакта
|
Параметр сигнала
|
Тип
|
Назначение
|
|
1
|
CAN-L
|
Вход
|
SAE J1939
|
|
2
|
-
|
-
|
-
|
|
3
|
«Минус» c обеспечение нагрузки до 500 мА
|
Выход
|
Сигнал управления нагрузкой (включение реле фонарей заднего хода)
|
|
4
|
GND
|
Вход
|
«минус АКБ»
|
|
5
|
CAN-H
|
Вход
|
SAE J1939
|
|
6
|
-
|
-
|
-
|
|
7
|
-
|
-
|
-
|
|
8
|
Кл. 15 «+» 24 В
|
Вход
|
Питание конвертера
|
|
|
|
|
