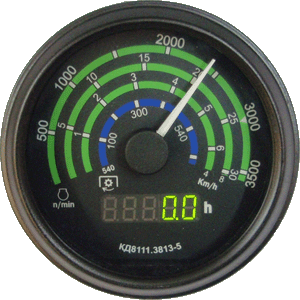

КД8111 - блок показывающий комбинированный электронный
|
|
|
|
КД8111 - блок показывающий комбинированный электронный
|
Предназначен для контроля частоты вращения коленчатого вала двигателя, скорости движения трактора, частоты вращения вала отбора мощности (в дальнейшем – ВОМ) и индикации суммарного времени работы двигателя.
Технические данные приведены в таблице.
Контролируемый
параметр |
Диапазон показаний |
| КД8111-1 |
КД8111-2 |
КД8111-3 |
КД8111-4 |
КД8111-5 |
| Передаточное отношение привода генератора |
2,44 |
2,23 |
2,36 |
1,87 |
| Скорость движения, км/ч |
0 – 35
0 - 10
0 – 6
0 – 4 |
0 – 30 |
0 – 30
0 - 15
0 – 11
0 – 12 |
0 – 35
0 - 17
0 – 12
0 – 8 |
0 - 30
0 – 6
|
| Частота вращения коленчатого вала двигателя, об/мин-1 |
0–2000 |
0–3500 |
0-2000 |
0-2500 |
0-3500 |
Частота вращения, мин-1:
ВОМ(1000)
ВОМ(I) |
-
0-500 |
0-1200
- |
-
- |
-
- |
Частота вращения, мин-1:
ВОМ(540)
ВОМ(II) |
-
0-0–900 |
0-650
- |
0-600
- |
0-650
- |
| Суммарное время работы двигателя, ч |
9999,9 |
Номинальное напряжение питания блока – 12 В постоянного тока.
Блок предназначен для работы в диапазоне температур от минус 40 °С до плюс 60 °С.
Блок предназначен для работы в продолжительном режиме S1 по ГОСТ 3940.
Потребляемая мощность блока не более 1,5 Вт.
Масса блока не более 0,5 кг.
Блок работоспособен при изменении напряжения питания от номинального значения в диапазоне от 10,8 до 15 В.
Блок работоспособен после выдержки в неработающем состоянии при температуре 90 °С в течение 3 ч.
Блок работоспособен после выдержки в неработающем состоянии при температуре минус 50 °С в течение 3 ч.
Блок влагоустойчив при воздействии повышенной влажности 100 % при температуре 35°С.
Блок обеспечивает цифровую индикацию суммарного времени работы двигателя. Сигналом включения счета часов работы двигателя является появление сигнала с фазной обмотки генератора.
Емкость счетчика суммарного времени работы двигателя (в дальнейшем – счетчика времени) - 9999,9 ч.
Информация о суммарном времени работы двигателя накапливается и сохраняется (в том числе при выключенном состоянии блока) в течение не менее 10 лет.
Пределы допускаемой основной относительной погрешности показаний счетчика суммарного времени работы двигателя не превышают ±0,5 % от измеренного значения.
Пределы допускаемой основной приведенной погрешности показаний указателя не превышают ±4 % от конечного значения диапазона контроля.
Габаритные и посадочные размеры блока

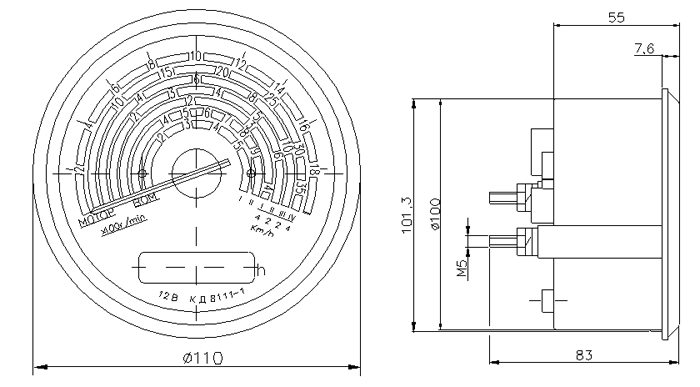

Рисунок 1 – Габаритные размеры блока

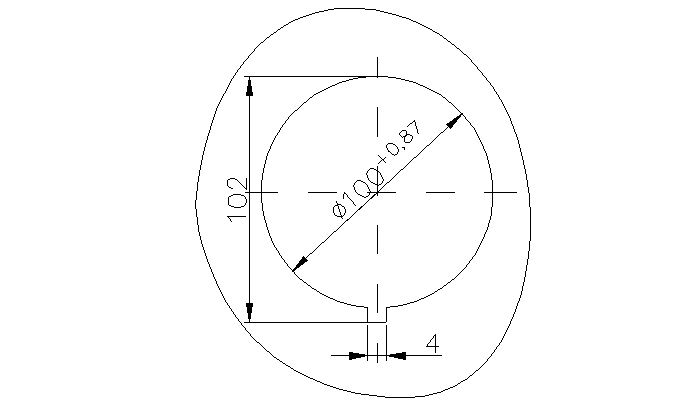

Рисунок 2 – Размеры посадочного места блока
|
|
|
|
