КД8127.3801 - блок вторичных показывающих приборов
|
|
|
|
КД 8127.3801 - блок вторичных показывающих приборов
|

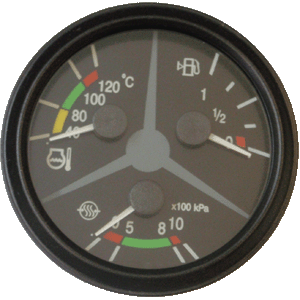

Блок вторичных показывающих приборов КД8127.3801 предназначен для контроля уровня топлива в баке, температуры охлаждающей жидкости, давления воздуха в пневмосистеме малогабаритных тракторов.
Номинальное напряжение питания блока – 12 В постоянного тока.
Диапазон контролируемых параметров, диапазон показаний, наличие сигнализации соответствуют таблице1.
Таблица 1
Контролируемый
параметр |
КД8127.3801 |
КД8127.3801-1 |
КД8127.3801 |
КД8127.3801-1 |
| Диапазон показаний |
Сигнализация |
Температура
охлаждающей
жидкости, °С |
40 - 120 |
Перегрева
охлаждающей жидкости |
Уровень
топлива в баке |
0 - 1 |
Резервного остатка
топлива (бак заполнен
топливом на 1/8 объёма бака) |
Давление воздуха в пневмосистеме,
х100 кПа |
0 - 10 |
- |
Низкого давления
воздуха в пневмосистеме |
- |
Пределы допускаемой основной абсолютной погрешности показаний соответствуют таблице 2.
Таблица 2
Контролируемый
параметр |
Отметка на шкале |
Абсолютная погрешность |
| Температура охлаждающей жидкости, °С |
40
80
100
120 |
Не нормируется
±3 °С
±7 °С
10 °С |
| Уровень топлива в баке |
0
1/8
1/2
1 (полный бак) |
±4 %*
Не нормируется
±8 %*
±5 %* |
| Давление воздуха в пневмосистеме, х100 кПа |
0
5
8
10 |
Не нормируется
±60 кПа
±60 кПа
Не нормируется |
| * В процентах от полного объема бака. |
Блок предназначен для работы в диапазоне температур от минус 40 °С до плюс 65 °С и относительной влажности до 100 % при температуре 35 °С.
Мощность, потребляемая блоком, не более 5 Вт.
Масса блока не более 0,4 кг.
Габаритные размеры блока не более диаметр 110х83 мм
|
|
|
|
