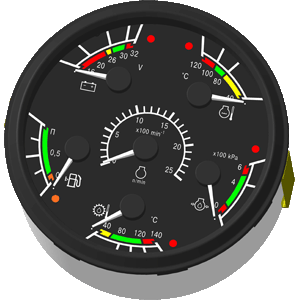

КД8140 - блок показывающий комбинированный
|
|
|
|
КД8140 - блок показывающий комбинированный
|
Предназначен для контроля температуры охлаждающей жидкости, давления масла в двигателе, уровня топлива в баке, температуры масла в гидромеханической передаче (ГМП), напряжения заряда аккумуляторной батареи (АКБ), частоты вращения коленвала двигателя машин ОАО "Амкодор", эксплуатируемых в условиях умеренного и тропического климата.
|
Контролируемый параметр
|
Тип сигнала
|
|
Температура охлаждающей жидкости
|
Резистивный датчик
|
|
Давление масла в двигателе
|
Резистивный датчик
|
|
Уровень топлива в баке
|
Резистивный датчик
|
|
Температура масла в ГМП
|
Резистивный датчик
|
|
Напряжение заряда АКБ
|
Напряжение заряда АКБ
|
|
Частота вращения вала двигателя
|
Сигнал с клеммы «W» генератора
|
|
Сигнализация перегрева охлаждающей жидкости
|
Замыкание «на минус 24В»
|
|
Сигнализация аварийного давления масла в двигателе
|
Замыкание «на минус 24В»
|
|
Сигнализация резервного уровня топлива в баке
|
Замыкание «на минус 24В»
|
|
Сигнализация заряда (АКБ)
|
Замыкание «на минус 24В»
|
Передаточное отношение привода генератора k = 2,125.
Блок не относится к средствам измерений.
Номинальное напряжение системы электрооборудования – 24 В.
Рабочий диапазон температур: от минус 40 до плюс 60 °С.
Относительная влажность: 100 % при температуре 35 °С.
Масса – не более 0,8 кг.
Средний срок службы - не менее 10 лет.

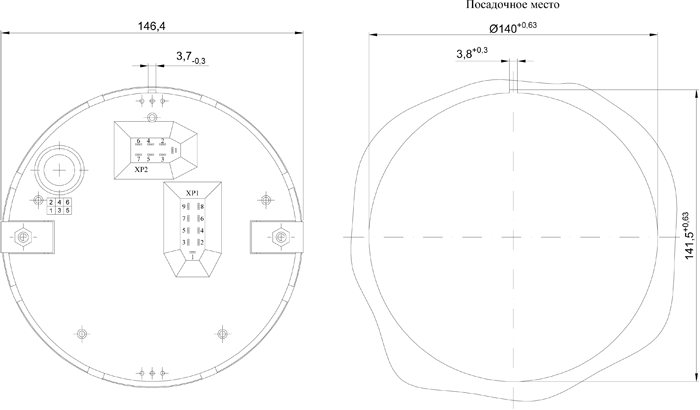

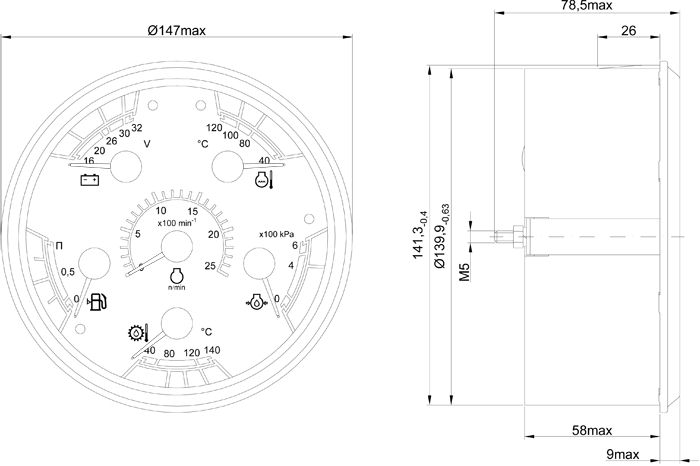

Габаритные и присоединительные размеры блока
|
|
|
|
