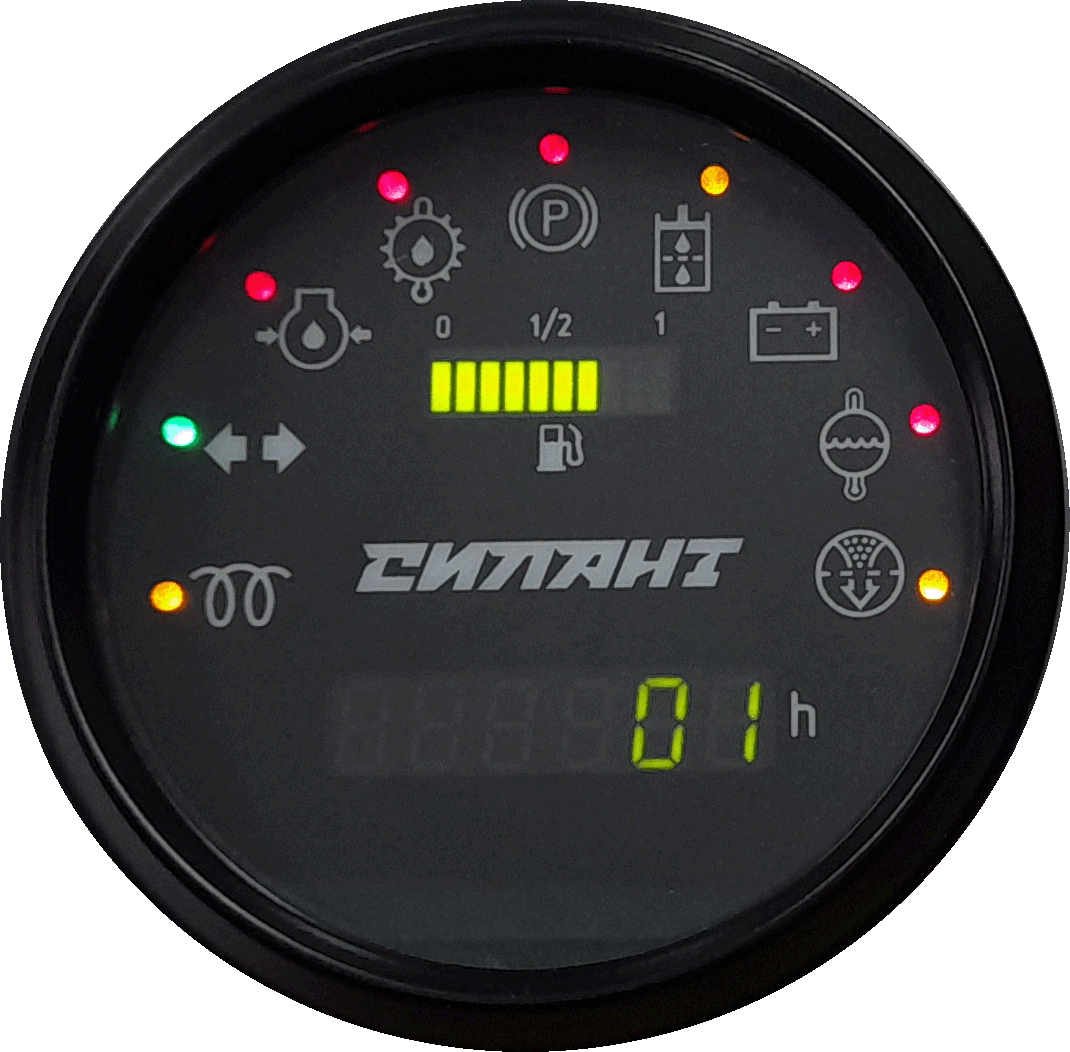

КД8235 - блок комбинированный
|
|
|
|
КД8235 - блок комбинированный
|
Предназначен для контроля показаний уровня топлива, счетчика моточасов и контроля состояния параметров работы погрузчика.
Вид климатического исполнения У2Т2 по ГОСТ 15150-69.
Режим работы продолжительный номинальный S1.
Номинальное напряжение системы электрооборудования – 12 В постоянного тока.
Рабочий диапазон температур: от минус 40 до плюс 60 °С.
Относительная влажность: 100 % при температуре 35 °С.
Масса – не более 0,4 кг.
Основные функции блока
|
Наименование
|
Цвет элемента свечения
|
Сигнал включения
|
|
Указатель уровня топлива
|
Зеленый
|
Сопротивление 0-90 Ом (пустой-полный)
|
|
Счетчик моточасов
|
Зеленый
|
Замыкание «IN» на «плюс 12 В» инициирует отсчет
|
|
Аварийное давление масла ДВС
|
Красный
|
Замыкание по «-»
|
|
Включение указателей поворота
|
Зеленый
|
Замыкание по «-», «+»
|
|
Работа свечей накала
|
Желтый
|
Замыкание по «-»
|
|
Аварийная температура масла в трансмиссии
|
Красный
|
Замыкание по «-»
|
|
Включение стояночного тормоза
|
Красный
|
Замыкание по «-»
|
|
Засоренность масляного фильтра
|
Желтый
|
Замыкание по «-»
|
|
Засоренность воздушного фильтра
|
Желтый
|
Замыкание по «-»
|
|
Аварийная температура охлаждающей жидкости ДВС
|
Красный
|
Замыкание по «-»
|
|
Отсутствие заряда АКБ
|
Красный
|
Замыкание по «-», «+»
|
Диапазон показаний счетчика моточасов от 0,0 до 99999,9.
Сигналом включения счетчика моточасов служит замыкание входа «IN» на «плюс 12 В», которое инициирует отсчет, о чем свидетельствует мигание запятой на шкале счетчика моточасов.
Пределы допускаемого значения отклонения показаний счетчика моточасов не более ± 1,0%.
Информация о количестве моточасов накапливается и сохраняется (в том числе и в обесточенном состоянии) в течение не менее 10 лет.
Указатель уровня топлива выполнен в виде линейного светодиодного индикатора.
Цвет свечения светодиодов - зеленый, количество сегментов шкалы – 10.
Указатель уровня топлива выполнен в виде линейного светодиодного индикатора.
Диапазон показаний указателя уровня топлива от 0 до 1 (полный бак).

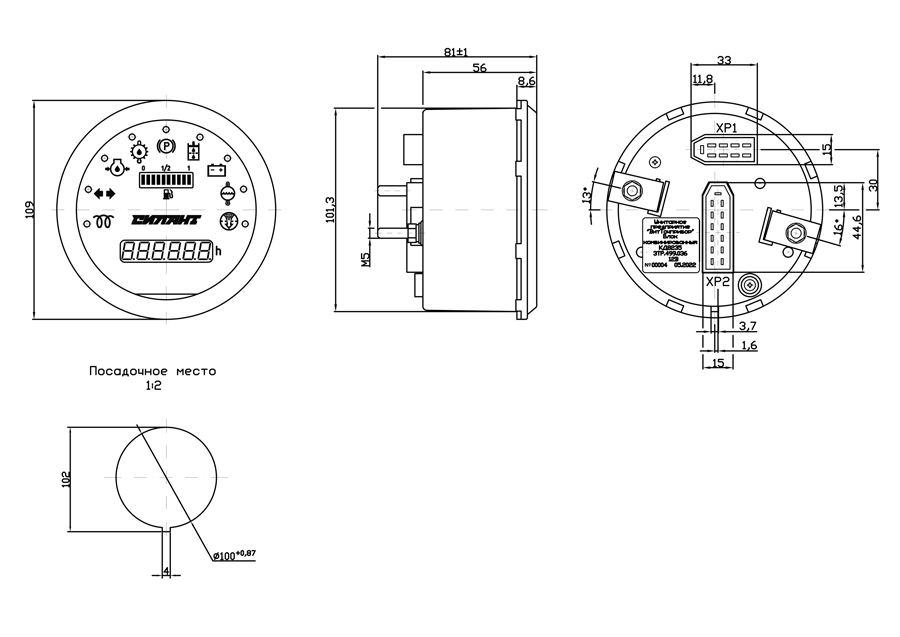

Габаритные и присоединительные размеры конвертера
Назначение контактов
|
Разъем
|
Номер контакта
|
Назначение
|
Примечание
|
|
XP1
|
1
|
«+12 В» (питание 1)
|
-
|
|
2
|
Com (-Bat)
|
-
|
|
3
|
IN (плюс 12 В)
|
-
|
|
4
|
-
|
-
|
|
5
|
-
|
-
|
|
6
|
-
|
-
|
|
7
|
-
|
-
|
|
8
|
-
|
-
|
|
9
|
-
|
-
|
|
XP2
|
1
|
Датчик топлива
|
-
|
|
2
|
Отсутствие заряда АКБ «-»
|
Дополнительная токовая нагрузка
240 мА при напряжении 12 В
|
|
3
|
Отсутствие заряда АКБ «+»
|
|
4
|
Указатели поворота «-»
|
-
|
|
5
|
Указатели поворота «+»
|
-
|
|
6
|
Аварийное давление масла
|
-
|
|
7
|
Засоренность воздушного фильтра
|
-
|
|
8
|
Работа свечей накала
|
-
|
|
9
|
Аварийная температура масла трансмиссии
|
-
|
|
10
|
Включение стояночного тормоза
|
-
|
|
11
|
Засоренность масляного фильтра
|
-
|
|
12
|
Аварийная температура охлаждающей жидкости двигателя внутреннего сгорания
|
-
|
|
13
|
«+12 В» (питание светодиодов 12 В)
|
-
|
|
|
|
|
